4.2.Пример практического применения разработанной процедуры

Для проверки правильности работы разработанной процедуры, в Rational Rose была разработана иерархическая структура данных представленная на рис.4.3.

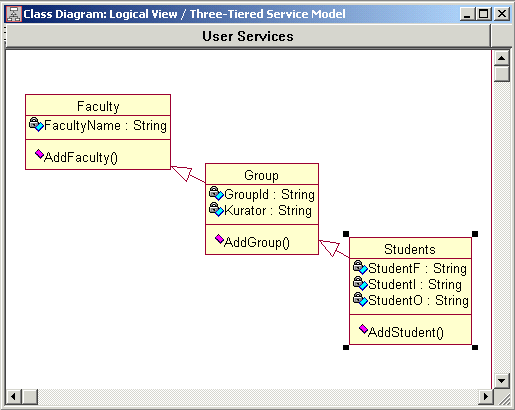

Рис.4.3. Логическая модель данных в Rational Rose,

Здесь в качестве объекта моделирования выбран институт и предполагается хранить информацию о факультетах, группах и студентах. На первом уровне иерархии располагается объект “Факультет” (Faculty) со свойством Название Факультета – FacultyName, на втором уровне иерархии – объект “Группа” (Group), свойства Номер группы (GroupID) и Куратор (Kurator), на третьем уровне – объект “Студенты”, свойства Фамилия студента (StudentF), Имя студента (StudentI), Отчество студента(StudentO).

В результате использования Cache Rose Link и разработанной программы экспорта классов из Cache в Обобщенный документ получаем структуру БД представленную на рис.4.4.

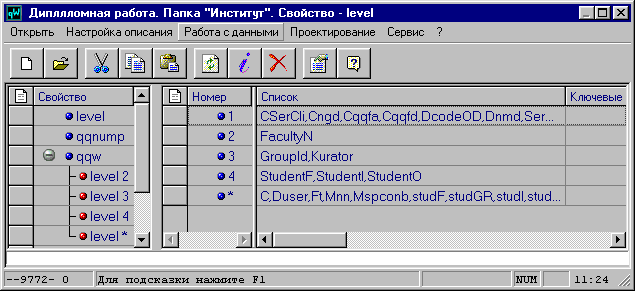

Рис.4.4. Структура БД в Обобщенном документе, полученная по логической модели Rational Rose.

Здесь на первом уровне иерархии представлены системные понятия, определяющие структуру БД (особенности Обобщенного документа – см. разд. 3.2), на втором уровне иерархии – свойства класса Faculty, на третьем – свойства класса Group и т.д.

Для заполнения базы данных и просмотра хранящейся в ней информации используется универсальный броузер объектов (см. разд.3.4).
